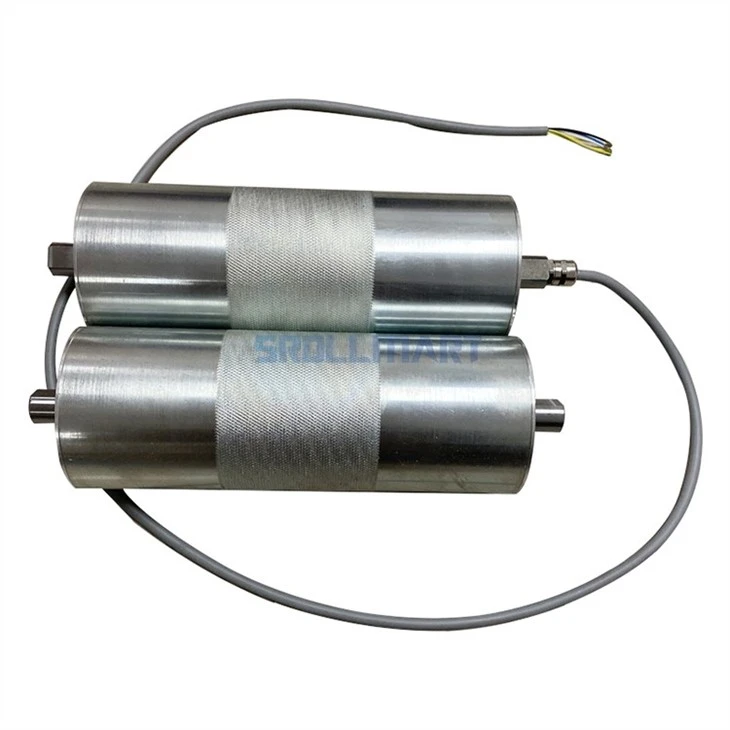

138i Trommelmotor Equivalet

Motortype Asynchrone kooiankermotor, IEC 34 (VDE 0530)
Motorwikkeling isolatie klasse F, IEC 34 (VDE 0530)
Spanning 230/400 V ± 5% (IEC 34/38)
Speciale spanning volgens de bestelvereisten

product Introductie

Voor wapeningsschacht met lengte (SL) groter dan 900 mm
Technische data:

Motortype Asynchrone kooiankermotor, IEC 34 (VDE 0530)

Motorwikkeling isolatie klasse F, IEC 34 (VDE 0530)

Spanning 230/400 V ± 5% (IEC 34/38)

Speciale spanning volgens de bestelvereisten

Frequentie 50/60 Hz

Binnenasafdichtingssysteem dubbele lipafdichting, FPM of NBR

Beschermingsgraad IP66

Bimetaalschakelaar voor oververhittingsbeveiliging

Omgevingstemperatuur+5 tot+40 graden C

Nominaal vermogen {{0}}.09 tot 1.0 kW

Nominale snelheid van de buitenbuis 0.04 tot 2.04 m/s

Nominaal koppel van elektrische rol 17,8 tot 174,4 Nm

*Schelplengte SL 1600 mm

Producttoepassing: veiligheidsinspectieapparatuur, logistieke transportapparatuur, luchthavens, expresbezorging, voedselverwerking, verpakkingsapparatuur

Product Model

138i EL=683

138i RL1000 0.55KW 0.4M/s 3 * 380V 50HZ rechte uitlaat

138i Vermogen: 0.75kw Snelheid: 0.6m/s Voltage: 3 * 380v RL950 EL980 AGL1030 3m kabel rechte uitlaat

138i-L64S005A33-RL300

DM1383400V/50Hz
Vermogen (kW/pk)	Aantal motorische fasen	Versnellingsbakfasen	Overbrengingsverhouding	Nominale bandsnelheid (m/s)	Koppel (Nm)	Tractie (N)	Nominale stroom (A)	Minimale lengte (mm)	Minimale lengte gewicht (kg)
0.25/0.34	6	3	58.87	0.11	162.15	2350	0.99	315	15
			53.21	0.13	135.10	1968
			48.36	0.14	115.85	1679
0.37/0.50	2	3	16.87	1.19	21.87	317	0.92	305	14
	2	3	15.33	1.32	19.46	282	0.92	305	14
	4	3	58.87	0.17	150.01	2174	1.05	305	14
			53.21	0.19	133.31	1932
			48.36	0.21	119.99	1739
			37.23	0.28	95.98	1391
			29.33	0.35	75.00	1087
			26.51	0.39	66.65	966
			24.10	0.42	60.03	870
			18.55	0.55	48.02	696
		2	16.87	0.60	43.75	634
			15.33	0.67	38.92	564
			11.80	0.87	30.64	444
	6	3	58.87	0.11	239.98	3478	1.50	350	17
			53.21	0.13	199.96	2898
			48.36	0.14	171.40	2484
0.55/0.75	2	3	58.87	0.34	111.51	1616	1.28	305	14
			53.21	0.38	99.08	1436
			48.36	0.42	89.22	1293
			37.23	0.54	71.35	1034
			29.33	0.69	55.75	808
			26.51	0.76	49.54	718
			24.10	0.84	44.57	646
			18.55	1.10	35.67	517
		2	16.87	1.20	32.45	471
			15.33	1.30	58.91	419
			11.80	1.70	22.77	330
	4	3	58.87	0.17	222.94	3231	1.57	350	17
			53.21	0.19	198.17	2872
			48.36	0.21	178.37	2585
			37.23	0.27	142.69	2068
			29.23	0.34	111.51	1616
			26.51	0.38	99.08	1436
			24.10	0.42	89.22	1293
			18.55	0.54	71.35	1034
		2	16.87	0.60	65.07	943
			15.33	0.65	57.82	838
			11.80	0.85	45.54	660
